O que são automatismos para portas: guia completo

Quando alguém fala em "porta automática", a imagem que vem à cabeça é uma porta que abre sozinha. Mas o que acontece quando essa porta já existe e queremos que ela passe a funcionar automaticamente? É para isso que existem os automatismos para portas: um sistema que transforma uma porta manual numa porta automática, sem substituir a estrutura existente. Este guia explica o que são, como funcionam, que componentes incluem e quando faz sentido instalar um.

Resumo do artigo

• Um automatismo para portas é o conjunto de componentes eletromecânicos que transforma uma porta manual existente num acesso automático, sem necessidade de substituir a porta.
• Os automatismos aplicam-se a portas de correr, de batente, de enrolar e giratórias, desde que a estrutura existente esteja em bom estado e o vão tenha as dimensões adequadas.
• Um sistema de automatismo é composto por quatro elementos principais: o operador ou motor, a central de controlo, o sensor de presença e a bateria de emergência.
• A diferença entre instalar um automatismo e comprar uma porta automática nova depende do estado e das dimensões do vão, da frequência de uso prevista e do orçamento disponível.
• Os automatismos para portas pedonais têm de cumprir a norma europeia EN 16005, que define os requisitos de segurança para portas operadas mecanicamente: zonas de deteção mínimas, proteção de arestas de fecho e limites de força aplicada.
• A instalação de um automatismo não exige, na maioria dos casos, obras de construção civil: o sistema é montado sobre ou junto à estrutura existente, com ligação à rede elétrica.
• Quem quiser automatizar uma porta existente deve começar por uma avaliação técnica do vão, que determina o tipo de operador adequado, o dimensionamento do motor e os acessórios de segurança necessários.
• Um instalador certificado é obrigado a entregar, após a instalação, a declaração CE de conformidade e o dossier técnico da instalação, conforme previsto na Diretiva Máquinas (2006/42/CE).

O que é um automatismo para portas e como funciona

A distinção entre "automatismo" e "porta automática" cria confusão com frequência, e vale a pena clarificá-la.

Uma porta automática é um sistema fabricado de raiz como um todo: folha, caixilharia, operador e sensores são concebidos e testados em conjunto pelo fabricante. Um automatismo é diferente: é o conjunto de componentes que se adiciona a uma porta manual existente para que ela passe a funcionar automaticamente. A porta já está lá. O automatismo é o que a "ensina" a abrir e fechar sozinha.

A lógica de funcionamento é simples. O sensor deteta a presença de uma pessoa. Envia o sinal para a central de controlo. A central ativa o motor. O motor move a folha até ao fim de curso. A folha para. Quando a pessoa passa e o sensor deixa de detetar presença, a central ativa o fecho. O ciclo recomeça.

Esta sequência repete-se milhares de vezes ao longo da vida útil do sistema. Por isso, a qualidade dos componentes, o correto dimensionamento do motor e a calibração dos sensores determinam, mais do que qualquer outra coisa, o comportamento da porta no dia a dia.

Os quatro componentes de um automatismo

Perceber o que está dentro de um sistema de automatismo ajuda a comparar propostas com critério. Os quatro componentes principais são estes:

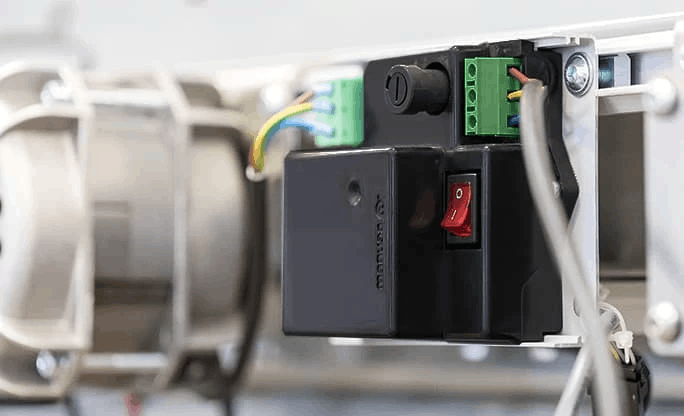

O operador ou motor

É o componente responsável pelo movimento da folha. A potência necessária depende do peso da folha e da frequência de uso: uma porta de escritório com tráfego moderado precisa de um motor muito diferente de uma entrada de supermercado com centenas de ciclos por dia.

O tipo de operador varia consoante a tipologia da porta:

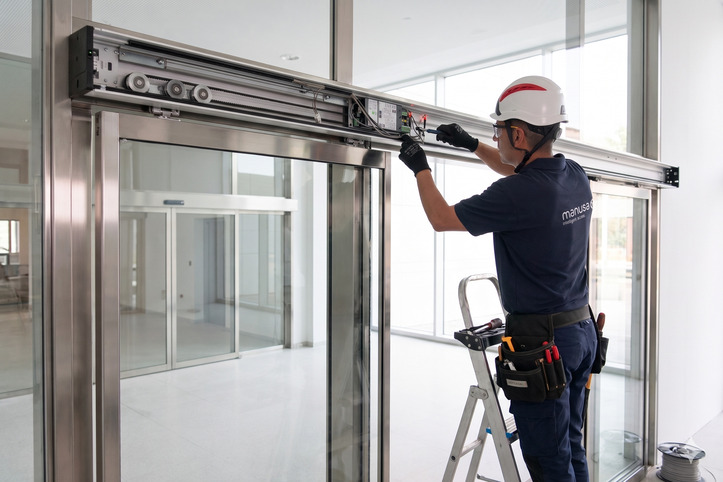

Para as portas de correr, o operador é um módulo instalado na calha superior que traciona as folhas horizontalmente através de um sistema de correia. As portas automáticas com os operadores Manusa da gama Visio+, disponíveis em versões 100, 125, 175 e HD consoante o peso e a frequência de uso, usam tecnologia sem escovas (brushless) e controlo eletrónico por onda sinusoidal, que suaviza as fases de aceleração e travagem.

Os modelos Visio+ 100 e Visio+ 125 estão certificados para 5 milhões de ciclos, o que corresponde a mais de 26.000 horas de funcionamento contínuo.

Para as portas de batente, o operador é um braço automatizado, fisicamente diferente do operador de correr. O operador Vector da Manusa é instalado no friso superior da porta e aplica força controlada na folha durante a abertura, controlando igualmente o movimento de fecho para evitar impactos.

O motor do Vector é reversível e recupera energia durante o fecho, com aproveitamento dessa energia para suavizar esse mesmo movimento. Permite regulação mecânica (ajuste da plataforma) e eletrónica (velocidade, aceleração, tempo de paragem e ângulo de abertura). O Vector é compatível com qualquer tipo de porta de batente, nova ou existente.

A central de controlo

É o "cérebro" do sistema. Recebe os sinais dos sensores, gere os perfis de abertura e fecho, monitoriza o estado do motor, regista eventuais falhas e comunica com sistemas externos se necessário. A central permite configurar a velocidade de abertura, o tempo de espera antes do fecho, o comportamento em modo de emergência e, nos sistemas mais avançados, a integração com sistemas de controlo de acesso ou de gestão de edifício.

O sensor de presença

Deteta a aproximação de pessoas e aciona a abertura. Existem vários tipos, sendo os mais comuns os radares de micro-ondas (deteção por movimento), os sensores infravermelhos passivos (deteção por calor corporal) e as células fotoelétricas (deteção por interrupção de feixe). A norma EN 16005 define, para portas pedonais automáticas, que a zona de deteção deve ter no mínimo 1.000 mm à frente da porta. Em instalações usadas como saída de emergência, o requisito é mais exigente.

A bateria de emergência

Garante o funcionamento do sistema durante algumas horas em caso de corte de energia. Em instalações onde a porta integra uma via de evacuação, a bateria não é um acessório opcional: é um requisito de segurança. O comportamento em emergência deve ser configurado previamente: abertura automática total, fecho, ou modo de operação manual desbloqueada.

Automatismo ou porta automática nova: como decidir

Esta é a pergunta prática que mais gestores de instalações e responsáveis de obra colocam. A resposta depende de três variáveis.

O primeiro fator é o estado da porta existente

Se a folha tem folga excessiva nas guias, se o vidro está danificado ou se a caixilharia apresenta deformação, um automatismo não resolve o problema de raiz: vai automatizar uma porta que já funciona mal. Neste caso, a substituição é a opção correta.

O segundo fator é a frequência de uso prevista

Um automatismo dimensionado para uso residencial ou de baixo tráfego não aguenta o ritmo de uma entrada comercial com centenas de ciclos diários. Se o contexto for de uso intensivo, uma porta automática fabricada como sistema integrado tem componentes dimensionados especificamente para esse fim, com certificações de durabilidade que os automatismos de gama baixa raramente oferecem.

O terceiro fator é a questão estrutural

Em edifícios antigos com classificação patrimonial, em espaços onde obras de demolição parcial são proibidas ou em vãos com configurações não standard, um automatismo instalado sobre a estrutura existente é muitas vezes a única solução viável

Que tipo de portas podem ser automatizadas

A maioria dos tipos de porta manual admite automatização, com os condicionalismos técnicos próprios de cada tipologia.

As portas de correr são as mais simples de automatizar: o operador é instalado na calha superior, as folhas são suspensas no sistema de rodízios e o vão não precisa de alterações estruturais. Desde que as folhas tenham as dimensões e o peso dentro dos parâmetros do operador escolhido, a instalação é direta.

As portas de batente exigem um operador de braço automatizado, um componente fisicamente distinto dos operadores de correr. O braço é instalado no friso superior da porta, paralelo à folha em posição de repouso, e aplica força controlada durante a abertura, com gestão igualmente controlada do movimento de fecho para evitar impactos.

Os parâmetros configuráveis incluem a velocidade de abertura, o ângulo máximo de abertura, o tempo de espera em aberto e a força de fecho. A norma europeia EN 16005 define os limites máximos de força aplicada na aresta de fecho para evitar o esmagamento, bem como os requisitos de deteção de obstáculos.

Consulte a gama de portas automáticas de batente da Manusa para ver os modelos disponíveis.

As portas de enrolar admitem automatização com motores tubulares ou laterais, com telecomando ou sensor de presença. O dimensionamento do motor depende do peso e da área da folha de enrolar.

As portas giratórias automáticas são, na maioria dos casos, fabricadas como sistemas completos, não como automatismos sobre portas existentes. A exceção são instalações muito específicas onde o caixilho giratório está em bom estado e apenas o sistema de acionamento precisa de ser substituído.

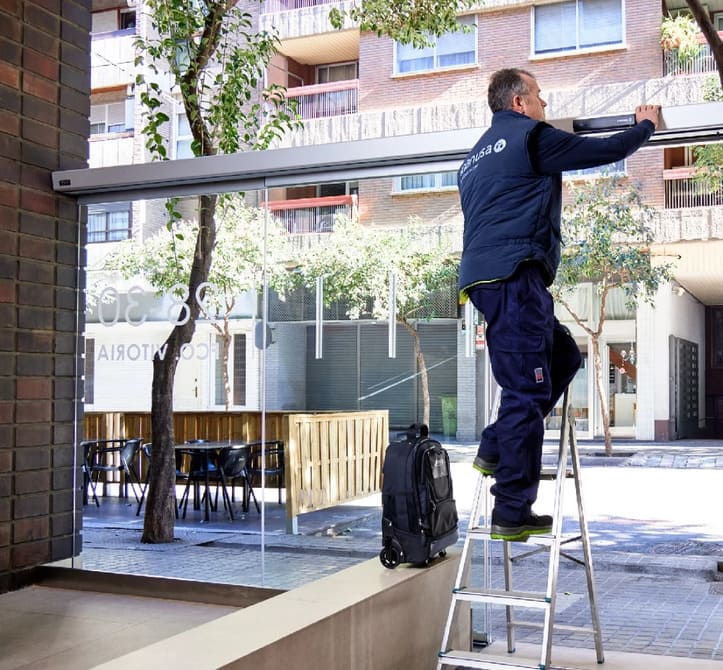

O processo de instalação de um automatismo para porta: o que acontece no terreno

A instalação de um automatismo para portas segue uma sequência que raramente exige mais de um dia de trabalho em vão limpo.

Começa com a visita técnica: avaliação do vão, medição das folhas, verificação do estado das guias e das dobradiças, identificação do ponto de ligação elétrica. A partir desta visita é possível determinar o operador adequado, os sensores necessários e o custo total da instalação.

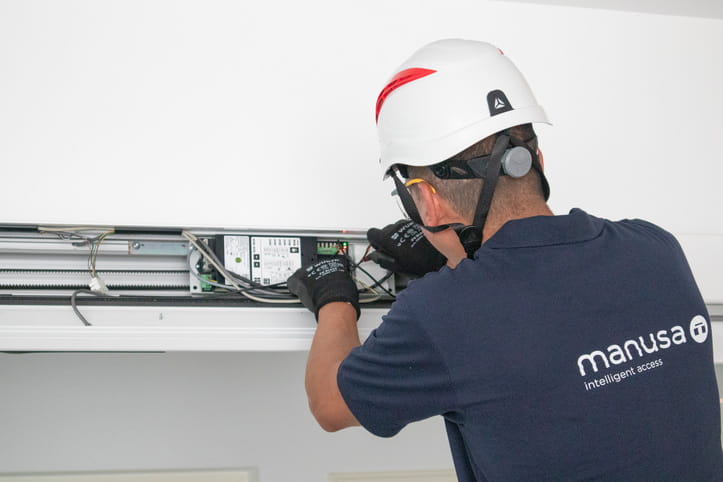

Segue-se a instalação propriamente dita: montagem do operador, ligação elétrica, instalação dos sensores, configuração da central. A parametrização é a fase mais demorada: o instalador ajusta a velocidade, os fins de curso, o tempo de espera e todos os parâmetros de segurança definidos pela EN 16005.

Antes de concluir, o instalador realiza testes de funcionamento completos e forma o utilizador sobre o modo de operação manual em caso de falha. No final, entrega a declaração CE de conformidade e o dossier técnico da instalação, obrigações legais previstas na Diretiva Máquinas 2006/42/CE, que equipara o instalador de uma porta pedonal automática ao fabricante de uma máquina em termos de responsabilidade.
