Portes rapides à enroulement : avantages et utilisations

Les portes rapides à enroulement sont conçues pour séparer des zones et gérer les passages fréquents de personnes, de véhicules ou de marchandises dans des environnements industriels. Leur ouverture verticale et leur rapidité de fonctionnement permettent de maintenir le passage dégagé lorsque cela est nécessaire et de redécouper l'espace en zones en peu de temps.

Cette caractéristique s’avère particulièrement utile dans les installations présentant un trafic continu ou une fréquence de passage élevée, qu’il s’agisse d’entrepôts industriels, de centres logistiques, de lignes de production, de chambres froides, de laboratoires ou de salles blanches.

Mais toutes les portes rapides à enroulement ne répondent pas aux mêmes exigences. Le niveau de trafic, les dimensions de l’ouverture, la température, l’emplacement (intérieur ou extérieur), les besoins en matière d’étanchéité et l’intégration avec d’autres systèmes déterminent la configuration la plus adaptée.

Qu'est-ce qu'une porte rapide à enroulement ?

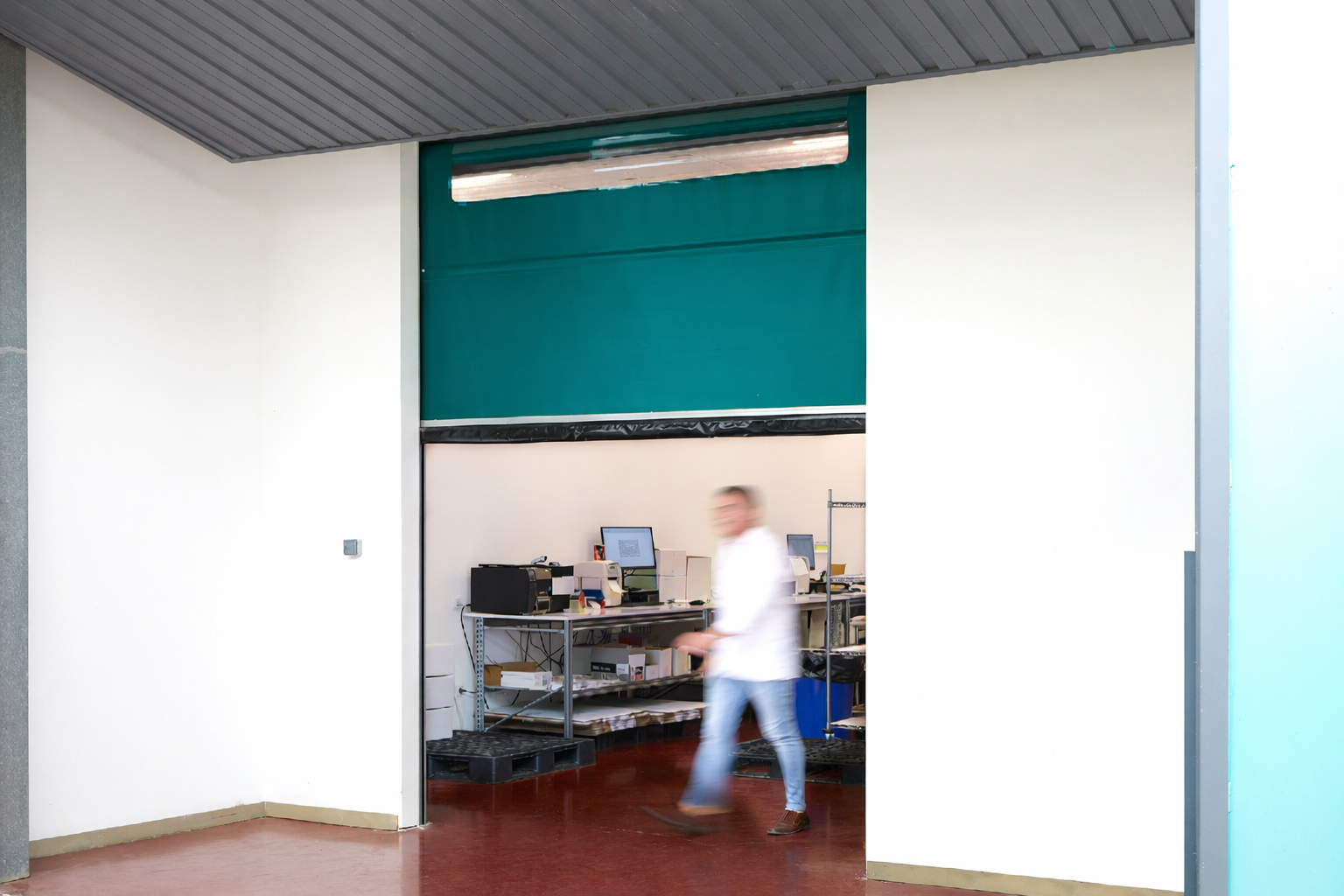

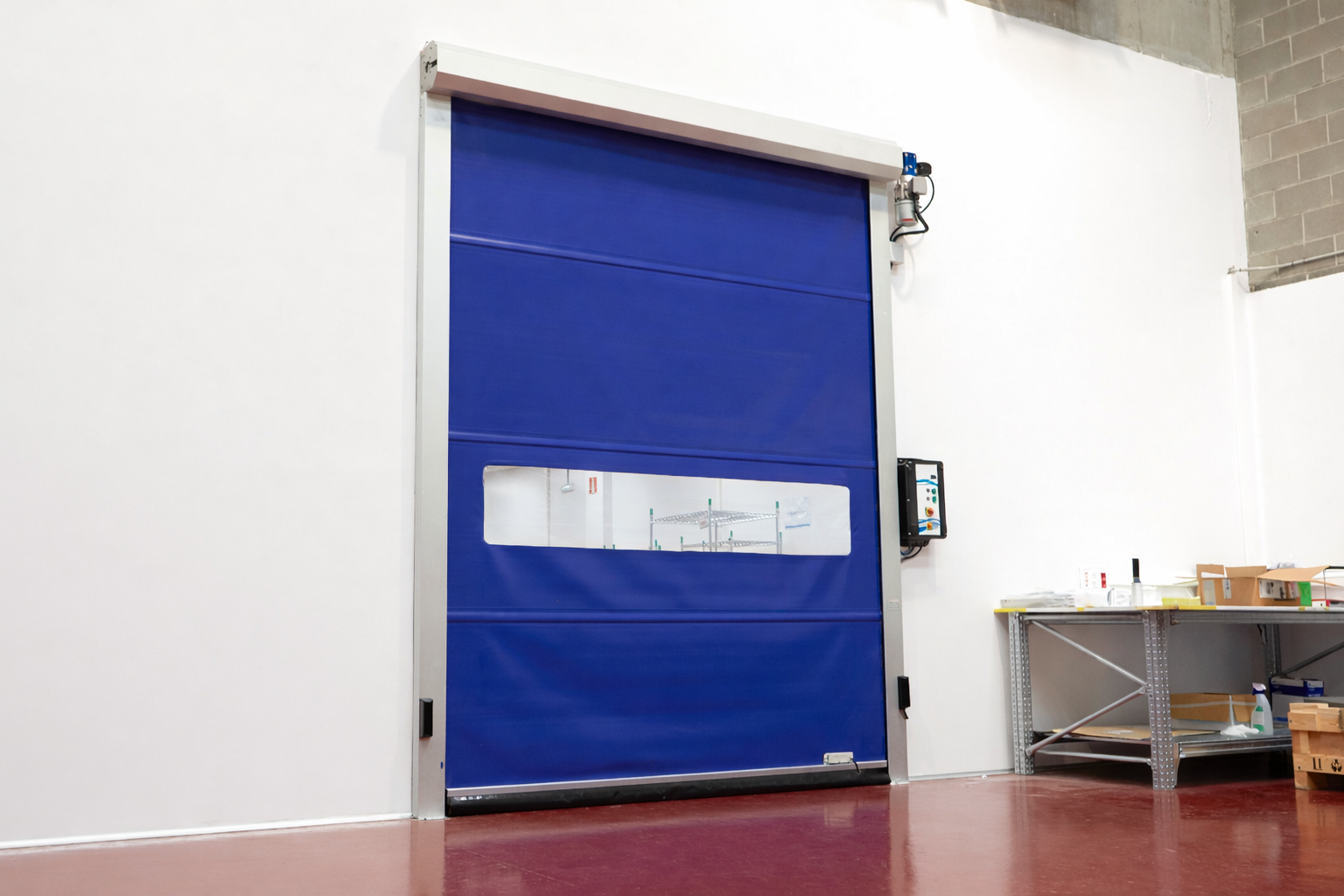

Une porte rapide industrielle à enroulement est une porte à ouverture verticale dont le tablier s'enroule dans la partie supérieure de l'embrasure.

Contrairement à d'autres systèmes qui nécessitent un espace latéral ou une zone de dégagement, l'ouverture verticale permet de libérer les zones situées de part et d'autre du passage. Cela facilite la circulation des personnes, des véhicules, des chariots élévateurs ou des systèmes automatisés dans les espaces concernés.

Le mouvement est assuré par un moteur qui contrôle l’ouverture et la fermeture. Selon le modèle et l’utilisation, la porte peut être équipée de capteurs, ainsi que de photocellules et de différents systèmes d’entraînement et de sécurité.

Les portes rapides à enroulement  peuvent en outre être configurées avec différents matériaux et équipements afin de s'adapter aux caractéristiques spécifiques de chaque installation.

Comment fonctionnent les portes rapides à enroulement ?

Pour s'ouvrir, le vantail de cette porte remonte verticalement et se replie dans la partie supérieure. Une fois le passage effectué, il se referme.

L'activation peut s'effectuer à l'aide de différents dispositifs en fonction du mode de fonctionnement : capteurs de mouvement ou de présence, boutons-poussoirs, télécommandes ou systèmes intégrés à l'installation elle-même.

Ce fonctionnement permet d’adapter l’ouverture au trafic réel et de réduire la durée pendant laquelle deux zones restent communicantes.

La vitesse, le vantail, les dispositifs de détection et les performances du système dépendent toujours du modèle et de l’environnement. Une porte destinée à une ligne automatisée ne répond pas aux mêmes besoins qu’une chambre de congélation ou de passage intérieur d’entrepôt.

Quels sont les avantages des portes rapides à enroulement ?

Les portes rapides à enroulement permettent de gérer un trafic intense, de compartimenter des zones et de réduire la durée pendant laquelle une ouverture reste ouverte. Leur ouverture verticale optimise l'espace disponible et, selon le modèle, elles peuvent intégrer des fonctionnalités spécifiques en matière de sécurité, d'étanchéité, de contrôle thermique ou d'intégration à des systèmes automatisés.

Faciliter une circulation fréquente et une utilisation intensive

La vitesse d’ouverture et de fermeture permet de s’adapter aux mouvements continus de marchandises, de véhicules ou de personnes.

Dans un entrepôt, par exemple, une porte peut séparer deux zones entre lesquelles circulent des chariots tout au long de la journée. Sur une ligne de production, son ouverture peut faire partie intégrante du processus automatisé lui-même.

Lorsqu’il y a une fréquence de passage élevée, la capacité du système à répondre à des cycles répétés est aussi importante que les dimensions de l’ouverture.

Aider à délimiter différentes zones

Les portes rapides permettent de séparer des zones présentant des fonctions, des conditions environnementales ou des niveaux de circulation différents, sans que cette séparation ne constitue un obstacle au bon déroulement des opérations.

Elles peuvent être installées entre des zones de production et de stockage, des chambres froides, des laboratoires ou des zones logistiques.

La porte reste fermée en l'absence de circulation et ne s'ouvre que lorsque le passage doit être autorisé.

Réduire le temps de renouvellement de l'air

Plue une ouverture reste ouverte longtemps, plus l'échange d'air entre les deux espaces est faible.

Cette caractéristique est particulièrement importante lorsqu'il s'agit de séparer des zones climatisées, des chambres de conservation ou de congélation, des laboratoires ou des salles blanches.

Une ouverture et une fermeture rapides permettre de maintenir des conditions ambiantes plus stables et d’améliorer le bilan énergétique, en particulier en cas de différences de température entre les deux zones.

Veiller à ce que l'espace autour du passage reste dégagé

Le vantail se replie verticalement ; il ne nécessite donc pas d’espace latéral et ne décrit pas d’arc lors de l’ouverture.

Cela permet de mieux exploiter l’espace à proximité de la porte et de simplifier les manœuvres des véhicules ou des engins autour de l’ouverture.

Dans les installations où chaque zone a une fonction opérationnelle spécifique, cette caractéristique facilite également l’organisation des circulations.

Intégrer des systèmes de sécurité

Selon le modèle et la configuration, les portes rapides peuvent être équipées de photocellules, de détecteurs de présence ou d’autres dispositifs destinés à surveiller la zone de passage.

Ces systèmes permettent de détecter des personnes, des véhicules ou des obstacles et d’adapter le fonctionnement de la porte à ce qui se passe dans son environnement.

La solution doit être définie en tenant compte du trafic prévu, du type de véhicule ou de machine et des conditions spécifiques à chaque installation.

S'adapter à des applications très variées

Il n'existe pas de porte rapide à enroulement unique adaptée à tous les environnements.

Manusa propose des configurations pour les intérieurs, les chambres froides, les salles blanches, les lignes de production automatisées ou les installations nécessitant une résistance accrue.

Cette diversité permet de choisir les matériaux, le tablier, la vitesse et les performances en fonction des conditions réelles de chaque projet.

Où installe-t-on les portes rapides à enroulement ?

Les portes rapides industrielles peuvent être utilisées dans de nombreux environnements où les allées et venues sont fréquentes et où il est nécessaire de séparer des zones sans entraver le fonctionnement.

Logistique et centres de distribution

Les entrepôts et les centres logistiques sont le théâtre de mouvements constants de marchandises, de véhicules et d'équipements de manutention.

Les portes rapides permettent de séparer les zones de stockage, de préparation des commandes, les quais de chargement ou différents secteurs au sein d'une même installation.

Leur ouverture verticale laisse le passage libre et permet de suivre le flux des marchandises sans occuper d'espace autour de l'ouverture.

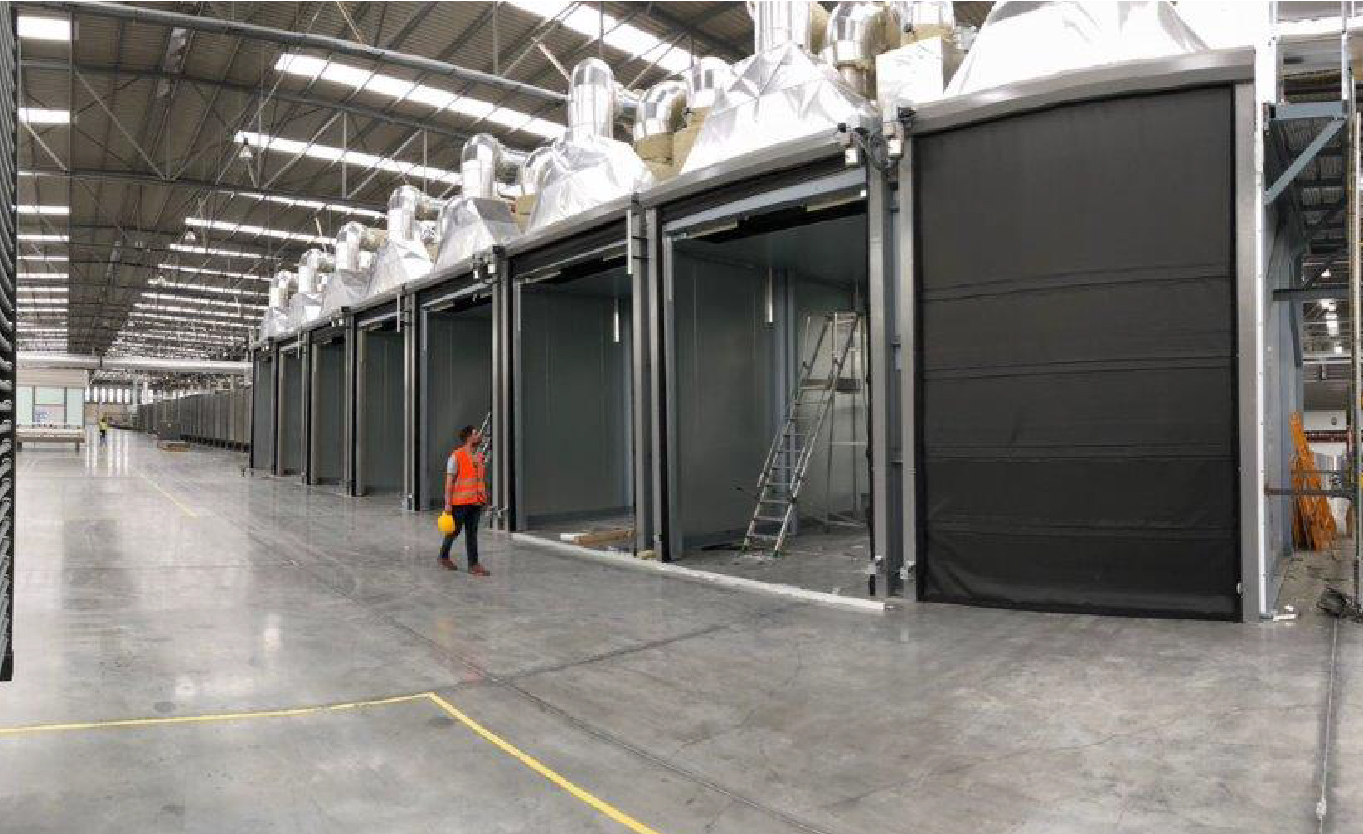

Industrie et lignes de production

Dans une installation industrielle, la porte peut faire partie intégrante du processus de production lui-même.

Les portes rapides pour lignes de production automatisées sont conçues pour s'intégrer à des systèmes automatisés et coordonner leur ouverture et leur fermeture avec le fonctionnement de l'installation.

Cette configuration permet de séparer les machines ou les zones de travail et d'ouvrir le passage uniquement lorsque le processus l'exige.

Dans ce contexte, la porte cesse de fonctionner comme un élément indépendant pour faire partie intégrante de l'automatisation de l'usine.

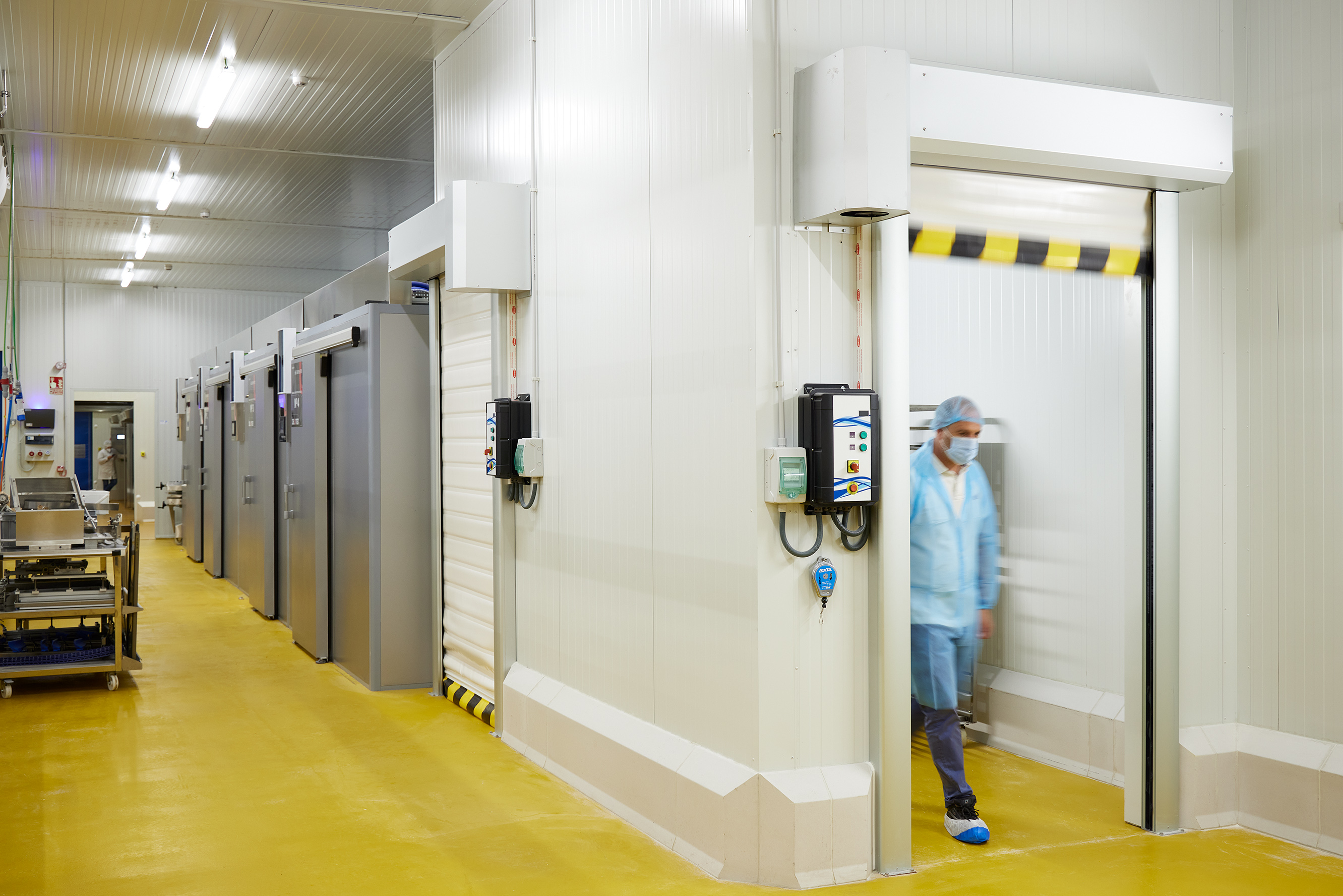

Industrie agroalimentaire et chambres froides

Dans l'industrie agroalimentaire, il existe parfois des zones aux températures et conditions environnementales différentes qui doivent rester séparées malgré un trafic fréquent.

Les portes rapides permettent de réduire le temps de transition entre ces espaces et de mieux préserver le contrôle de la température et la chaîne du froid.

Pour des applications spécifiques, il existe des solutions telles que les portes rapides pour chambres de conservation jusqu’à 0 ºC et les portes rapides pour chambres froides jusqu’à -30 ºC.

Dans les chambres de congélation, la configuration doit également prendre en compte les conditions de température et d'humidité de l'installation afin de limiter les problèmes tels que la formation de givre.

Laboratoires et salles blanches

Dans ces espaces, la séparation entre les zones peut être déterminée par la perméabilité à l'air, la propreté et le contrôle de la pression.

 Les portes rapides pour laboratoires et salles blanches sont spécialement conçues pour les applications où ces variables jouent un rôle important.

La solution proposée par Manusa pour ce type d'environnements peut fonctionner avec des différences de pression allant jusqu'à 50 Pa et atteindre la classe 5 de perméabilité à l'air, alliant trafic fréquent et performances d'étanchéité accrues.

Parkings et circulation automobile

Les portes rapides peuvent également être installées au niveau des passages carrossables et dans les zones destinées à la circulation des véhicules.

Une porte rapide autorréparable pour parkings permet de contrôler les entrées et les sorties tout en garantissant la fluidité de la circulation.

Dans ce type d'application, il convient d'accorder une attention particulière à la fréquence d'utilisation, aux dimensions des véhicules et aux systèmes de détection et de sécurité.

Quel type de porte rapide à enroulement choisir ?

La configuration dépend des conditions réelles de l'installation. Cette table fournit quelques indications préliminaires :

Cette classification ne se substitue pas à l'étude technique. Les dimensions de l'ouverture, la fréquence d'ouverture, les conditions environnementales et le débit réel doivent être analysés avant de définir la solution définitive.

Avant de choisir une porte rapide, à quoi faut-il faire attention ?

Une porte rapide industrielle à enroulement doit être choisie en fonction du fonctionnement réel de l'installation.

Fréquence et intensité d'utilisation

Une porte qui s'ouvre occasionnellement n'exige pas les mêmes performances qu'une autre située dans un passage emprunté tout au long de la journée.

La fréquence des cycles a une incidence sur l'opérateur, la configuration et les performances requises.

Dimensions et espace disponible

La largeur et la hauteur de l'ouverture déterminent le modèle et la configuration de la porte.

Il convient également d'analyser l'espace situé autour du passage, la circulation des véhicules et la relation avec les machines, les rayonnages ou tout autre élément à proximité.

Personnes, véhicules ou engins

Il faut connaître le type d’utilisateur qui franchira la porte.

Les personnes, les chariots élévateurs, les véhicules industriels ou les systèmes automatisés présentent en effet des dimensions, des vitesses et des schémas de déplacement différents.

Les systèmes d'entraînement et de sécurité doivent s'adapter à ces conditions.

Intérieur ou extérieur

Une porte séparant deux espaces intérieurs répond à des exigences différentes de celles d'une porte donnant sur l'extérieur.

Dans ce second cas, il ne faut absolument pas négliger les conditions environnementales, ni l'exposition au vent, le cas échéant, en fonction des performances du modèle choisi.

Température et contrôle de l'environnement

Lorsqu'il existe une différence significative de température, de pression ou de qualité de l'air, il est nécessaire de choisir une porte spécialement conçue pour ces conditions.

Une chambre de congélation, un laboratoire et un entrepôt classique peuvent tous utiliser des portes rapides à enroulement, mais leurs configurations seront différentes.

Intégration avec d'autres systèmes

Dans les installations automatisées, la porte peut être amenée à communiquer avec des automates programmables (PLC), des machines, des capteurs ou d'autres systèmes.

Cette intégration doit être prise en compte dès la phase de conception afin que l'ouverture et la fermeture s'intègrent correctement dans le fonctionnement de l'usine.

Porte rapide à enroulement ou porte industrielle ?

La différence ne réside pas uniquement dans la vitesse d'ouverture.

Une porte rapide à enroulement est particulièrement adaptée lorsqu'il y a un passage fréquent et qu'il est important de réduire le temps d'ouverture.

D'autres systèmes industriels peuvent s'avérer plus adaptés lorsque la fréquence de passage est moindre ou lorsque les dimensions, l'exposition à l'extérieur ou les conditions environnementales exigent des performances différentes.

C'est pourquoi la question ne devrait pas être de savoir quel système est le meilleur en général, mais quelle porte répond le mieux à l'utilisation réelle de chaque passage. Si le projet implique de choisir entre deux types de portes rapides spécifiques, vous pouvez consulter la comparaison entre les portes rapides à enroulement et les portes rapides empilables.

Une porte rapide pour chaque besoin industriel

Les portes rapides à enroulement permettent de gérer des flux fréquents, de compartimenter des zones et de laisser l'espace autour du passage libre. Leur vitesse de fonctionnement peut également contribuer à réduire le temps de renouvellement de l'air entre des zones aux conditions différentes.

Mais ces avantages dépendent d'un choix judicieux de la configuration.

Un entrepôt logistique, une ligne automatisée, une chambre de congélation et une salle blanche peuvent tous être équipés de portes rapides à enroulement, mais chacun nécessite des performances différentes.

L'analyse du trafic, des dimensions, de l'environnement, des conditions ambiantes, de la sécurité et de l'intégration avec d'autres systèmes permet de sélectionner une porte qui réponde de manière cohérente au fonctionnement réel de l'installation.
